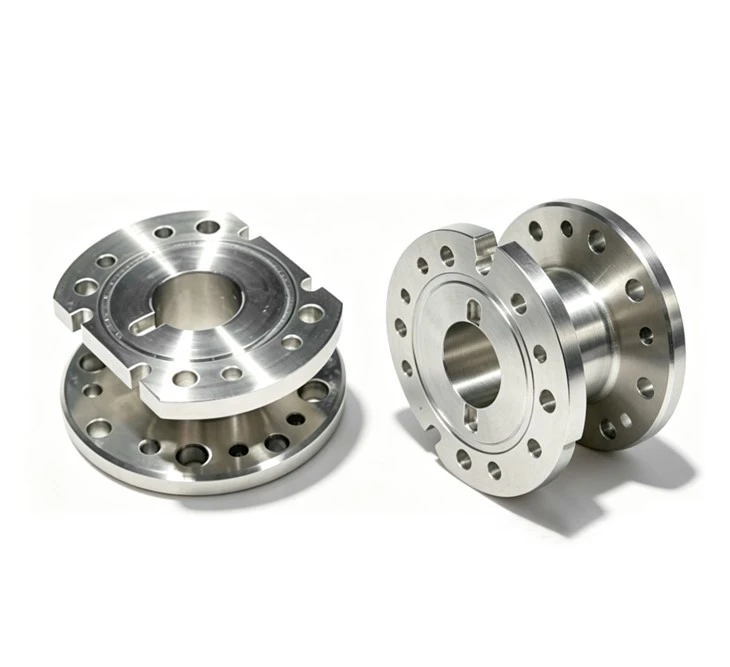

Integrirana obdelava priključkov s prirobnico
Integrirani proizvodni proces OEM
Naš celoten proizvodni proces zagotavlja dosledno kakovost od pregleda dizajna do končne dostave:
1. Inženirski pregled in analiza DFM
Naši inženirji pred proizvodnjo skrbno ocenijo risbe strank in 3D-datoteke, da prepoznajo morebitne proizvodne izzive. Z analizo Design for Manufacturing (DFM) optimiziramo debelino stene, strukturo ulitka, dovoljenje za strojno obdelavo in pozicioniranje referenčne točke, da izboljšamo zmogljivost ulivanja in zmanjšamo nepotrebne stroške obdelave.
2. Proizvodnja investicijskega litja
S tehnologijo vlivanja vodnega stekla izdelujemo kompleksne geometrije prirobničnih konektorjev z gladkimi površinami in stabilnimi dimenzijami. Postopek ulivanja je primeren za komponente, ki zahtevajo zapletene strukture, vključno z vzorci lukenj za vijake, tesnilnimi površinami, povezovalnimi vmesniki in integriranimi oblikami prirobnic.
3. Natančna CNC obdelava
Po litju se postopki natančne strojne obdelave, vključno s struženjem, rezkanjem, vrtanjem in končno obdelavo površin, izvajajo doma. Kritična področja, kot so površine prirobnic, luknje za vijake in priključne površine, so strojno obdelana v skladu s strogimi specifikacijami kupca, da se zagotovi natančno sestavljanje in tesnjenje.
4. Inšpekcija in kontrola kakovosti
Vsaka serija je podvržena celovitemu pregledu, vključno z merjenjem dimenzij CMM, testiranjem sestave materiala, vizualnim pregledom in drugimi postopki preverjanja kakovosti. Inšpekcijska poročila in potrdila o materialih se lahko zagotovijo v skladu z zahtevami kupcev.
Analiza DFM
Analiza DFM je ključni most med vašim dizajnom in proizvodnjo, ki jo je mogoče izdelati. Za vsak projekt integriranega prirobničnega konektorja naši inženirji pred naložbo v orodje opravijo obsežen pregled izvedljivosti ulivanja:
|
Optimizacija kompleksne geometrije: |
Ocenjujemo nize lukenj za vijake, profile tesnilnih ploskev in prehode zvarnih vratov, da zagotovimo,-da enodelno ulivanje odpravlja montažne spoje in poti puščanja |
|
Enakomernost debeline stene: |
Prepoznavanje vročih točk in tveganja krčenja za preprečevanje notranje poroznosti v prehodih debelih-tankih sten, ki so običajni za priključke s prirobnicami |
|
Poravnava datuma obdelave: |
Določitev optimalne orientacije litja za zmanjšanje dodatka za strojno obdelavo in zmanjšanje materialnih odpadkov do 40 % |
|
Strategija strpnosti: |
Preslikava kot-tolerance litine (±0,2 mm) glede na kritične strojno obdelane dimenzije za uravnoteženje stroškov in natančnosti |
Naše poročilo DFM je dostavljeno v 48 urah, kar vam omogoča uporabne spremembe načrta, ki izboljšajo sposobnost ulivanja in hkrati ohranijo funkcionalno zmogljivost.
Specifikacije materiala in izdelave
|
Kategorija |
Podrobnosti |
|
Materiali |
304, 316, 316L, CF8M, WCB, 20#, 45#, 42CrMo, A356 in zlitine po meri |
|
Razpon teže |
0,05 kg – 15 kg na kos |
|
Največje dimenzije |
600 × 600 × 400 mm |
|
Casting Tolerance |
±0,2 mm |
|
Površinska obdelava |
Ra 3,2 – 6,3 μm (kot-lit), naknadna-obdelava do finejših kakovosti |
|
Certifikati |
IATF 16949, ISO 9001 |
Zagotavljanje kakovosti in pregled
Vsak prirobniški konektor je podvržen strogemu nadzoru kakovosti:
|
Dimenzijska natančnost: |
CMM preverjanje razmika lukenj za vijake, ravnosti ploskve prirobnice in koncentričnosti izvrtine |
|
Strukturna celovitost: |
Rentgenski radiografski pregled za odkrivanje notranje poroznosti in razpok |
|
Preverjanje materiala: |
Analiza-kemijske sestave na osnovi spektrometra |
|
Sledljivost: |
Celotna evidenca proizvodnih serij in inšpekcijska poročila za vsako naročilo |
Tipične aplikacije
Naši natančno{0}}strojno obdelani priključki s prirobnico služijo kritičnim aplikacijam v številnih panogah:
|
Avtomobilizem: |
Izhodne prirobnice turbopolnilnika, priključne plošče katalizatorja, integrirani priključki izpušnega kolektorja |
|
Težki stroji: |
Adapterji prirobnice hidravličnega sistema, priključki ohišja črpalke |
|
Pomorstvo in energija: |
Korozijsko-odporni sklopi prirobnic izpušnih plinov in cevi |
|
Splošno industrijsko: |
Rešitve za priključitev cevovodov po meri po specifikacijah naročnika |
pogosta vprašanja
|
Q1: |
Katere formate risb sprejemate? |
|
A1: |
Sprejemamo datoteke STEP, IGS, PDF in DWG. Naši inženirji pregledajo vse prispevke v 48 urah in brezplačno zagotovijo povratne informacije DFM. |
|
Q2: |
Ali lahko ujemate določene materialne certifikate? |
|
A2: |
ja Na zahtevo nudimo poročila o sestavi materiala, potrdila o mehanskih preskusih in-inšpekcijsko dokumentacijo tretjih oseb. Vsi materiali so sledljivi do certifikatov mlina. |
|
Q3: |
Katere materiale lahko izdelate? |
|
A3: |
Izdelujemo prirobnične konektorje iz nerjavečega jekla, ogljikovega jekla, legiranega jekla, aluminijeve zlitine in drugih kovinskih materialov po meri glede na zahteve uporabe. |
